Längenverstellbare Rahmenverlängerung für Wohnmobile – Technik, Vorteile und Montage

Tragfähige Chassis-Verlängerung für die Nachrüstung einer Anhängerkupplung

Ob Fahrradträger, Motorradträger, Heckbox oder Anhänger – viele Wohnmobilbesitzer möchten ihr Fahrzeug nachträglich mit einer Anhängerkupplung oder einem Heckträgersystem ausstatten. Häufig endet der serienmäßige Fahrzeugrahmen jedoch bereits unter dem Wohnaufbau und bietet keine ausreichende Grundlage für die sichere Montage zusätzlicher Lasten. Genau hier kommt eine Rahmenverlängerung ins Spiel.

Sie verlängert den tragenden Fahrzeugrahmen bis unter den Hecküberhang und schafft eine stabile Basis für die Montage einer Anhängerkupplung oder anderer Heckträgersysteme. Moderne, längenverstellbare Rahmenverlängerungen bieten dabei einen entscheidenden Vorteil: Sie lassen sich flexibel an unterschiedliche Fahrzeuglängen anpassen und eignen sich für zahlreiche Wohnmobilmodelle und Chassis.

Als Spezialist für Anhängerkupplungen und Rahmenverlängerungen entwickelt X-CAMPING Lösungen für nahezu alle Reisemobile – vom kompakten Campervan über teilintegrierte und vollintegrierte Wohnmobile bis hin zu Alkovenfahrzeugen. Das Sortiment umfasst Systeme für Standard-Chassis, AL-KO-Chassis und Hymer SLC sowie die gängigsten Basisfahrzeuge wie Fiat Ducato, Mercedes-Benz Sprinter, Ford Transit, Renault Master, Volkswagen Crafter und MAN TGE.

In diesem Ratgeber erfahren Sie, wann eine Rahmenverlängerung erforderlich ist, welche Unterschiede zwischen festen und teleskopischen Systemen bestehen und warum längenverstellbare Konstruktionen heute die flexibelste Lösung für Wohnmobilbesitzer, Werkstätten und Händler darstellen.

Was ist eine Rahmenverlängerung beim Wohnmobil?

Eine Rahmenverlängerung ist eine tragende Stahlkonstruktion, die den serienmäßigen Fahrzeugrahmen nach hinten verlängert. Sie dient als stabile Verbindung zwischen dem Originalfahrgestell und einer Anhängerkupplung oder anderen Heckanbauten.

Je nach Fahrzeugtyp wird die Rahmenverlängerung direkt am Originalrahmen oder mithilfe spezieller Adapter an einem AL-KO- oder Hymer-SLC-Chassis befestigt. Hochwertige Systeme bestehen aus hochfestem Stahl und werden verschraubt, sodass eine dauerhafte und belastbare Verbindung entsteht.

Im Gegensatz zu klassischen Konstruktionen besitzen moderne Rahmenverlängerungen häufig eine teleskopische Bauweise. Dadurch kann ihre Länge exakt an den jeweiligen Hecküberhang angepasst werden, ohne dass Profile gekürzt oder individuell angefertigt werden müssen.

Warum besitzen viele Wohnmobile keine ausreichende Rahmenlänge?

Wohnmobile entstehen in zwei Fertigungsschritten. Zunächst liefert der Fahrzeughersteller ein Fahrgestell mit Fahrerhaus. Anschließend baut der Reisemobilhersteller den Wohnaufbau auf dieses Chassis.

Um möglichst viel Wohnfläche, große Heckgaragen und komfortable Grundrisse zu realisieren, wird der Wohnaufbau häufig deutlich länger ausgeführt als der ursprüngliche Fahrzeugrahmen. Dadurch entsteht der sogenannte Hecküberhang.

Dieser zusätzliche Raum bietet zwar wertvollen Stauraum, gleichzeitig fehlt unter dem hinteren Fahrzeugbereich eine tragfähige Konstruktion, an der eine Anhängerkupplung oder ein Heckträgersystem sicher befestigt werden kann.

Besonders bei Fahrzeugen mit AL-KO-Tiefrahmen oder Hymer SLC-Chassis wird deshalb häufig eine speziell entwickelte Rahmenverlängerung benötigt.

Welche Aufgabe übernimmt eine Rahmenverlängerung?

Die wichtigste Aufgabe einer Rahmenverlängerung besteht darin, sämtliche Kräfte, die beim Ziehen eines Anhängers oder beim Transport von Lasten am Fahrzeugheck entstehen, sicher in das Fahrzeugchassis einzuleiten.

Sie bildet die technische Grundlage für zahlreiche Nachrüstungen, darunter:

• Anhängerkupplungen
• Fahrradträger
• E-Bike-Träger
• Motorrad- und Rollerträger
• Heckboxen
• Transportplattformen

Eine hochwertige Rahmenverlängerung sorgt dabei nicht nur für eine sichere Befestigung, sondern verteilt die auftretenden Kräfte gleichmäßig auf den Fahrzeugrahmen. Das erhöht die Stabilität, reduziert Materialbelastungen und trägt zur langfristigen Betriebssicherheit des gesamten Fahrzeugs bei.

Wann wird eine Rahmenverlängerung benötigt?

Eine Rahmenverlängerung wird immer dann erforderlich, wenn der serienmäßige Fahrzeugrahmen nicht weit genug bis zum Fahrzeugheck reicht, um zusätzliche Lasten sicher aufzunehmen.

Typische Einsatzbereiche sind:

• Nachrüstung einer Anhängerkupplung
• Montage eines Fahrradträgers oder E-Bike-Trägers
• Transport eines Motorrads oder Rollers
• Installation einer Heckbox
• Nachrüstung einer Transportplattform

Während für manche Fahrzeuge fahrzeugspezifische Rahmenverlängerungen erhältlich sind, setzen immer mehr Hersteller auf längenverstellbare Systeme. Diese lassen sich flexibel an unterschiedliche Fahrzeuglängen anpassen und decken zahlreiche Wohnmobilmodelle mit nur einer Konstruktion ab.

Welche Wohnmobile benötigen eine Rahmenverlängerung?

Ob eine Rahmenverlängerung erforderlich ist, hängt in erster Linie vom verwendeten Fahrgestell und vom Aufbau des Wohnmobils ab. Während Campervans häufig bereits über einen ausreichend langen Fahrzeugrahmen verfügen, endet dieser bei vielen teilintegrierten, vollintegrierten und Alkoven-Wohnmobilen deutlich vor dem Heckabschluss.

Je größer der Hecküberhang und die Heckgarage, desto wahrscheinlicher ist der Einsatz einer Rahmenverlängerung.

Standard-Chassis

Den größten Marktanteil bilden Wohnmobile auf klassischen Transporter-Fahrgestellen. Dazu zählen unter anderem:

• Fiat Ducato
• Citroën Jumper
• Peugeot Boxer
• Mercedes-Benz Sprinter
• Ford Transit
• Renault Master
• Volkswagen Crafter
• MAN TGE
• Toyota Proace Max

Da der Wohnaufbau häufig über das Ende des Originalrahmens hinausragt, wird für die Montage einer Anhängerkupplung in vielen Fällen eine zusätzliche Rahmenverlängerung benötigt.

AL-KO-Chassis

Das AL-KO-Tiefrahmen-Chassis gehört zu den beliebtesten Fahrgestellen im europäischen Reisemobilbau. Sein geringes Gewicht, der niedrige Schwerpunkt und die hervorragenden Fahreigenschaften machen es zur ersten Wahl vieler Premiumhersteller.

Aufgrund seiner speziellen Rahmengeometrie kommen hier jedoch speziell entwickelte Adapter und Rahmenverlängerungen zum Einsatz. Sie ermöglichen eine sichere Montage von Anhängerkupplungen und Heckträgersystemen, ohne die Stabilität des Fahrgestells zu beeinträchtigen.

Hymer SLC-Chassis

Das Hymer Super Light Chassis (SLC) wurde speziell für hochwertige Mercedes-Benz-Sprinter-Wohnmobile entwickelt. Seine leichte und gleichzeitig äußerst verwindungssteife Konstruktion stellt besondere Anforderungen an Zubehörkomponenten.

Auch hier sorgen speziell angepasste Rahmenverlängerungen dafür, dass Anhängerkupplungen und andere Heckanbauten sicher montiert werden können. Besonders bei Fahrzeugen mit großer Heckgarage bietet eine längenverstellbare Konstruktion den Vorteil, dass sie sich exakt an den vorhandenen Hecküberhang anpassen lässt.

Feste oder längenverstellbare Rahmenverlängerung?

Wer eine Anhängerkupplung oder einen Heckträger an seinem Wohnmobil nachrüsten möchte, steht früher oder später vor der Entscheidung zwischen einer klassischen Rahmenverlängerung mit fester Länge und einer längenverstellbaren, teleskopischen Konstruktion.

Beide Systeme erfüllen grundsätzlich dieselbe Aufgabe: Sie verlängern den Fahrzeugrahmen und schaffen eine stabile Basis für die Montage einer Anhängerkupplung oder eines Heckträgers. Die Unterschiede liegen jedoch in der Flexibilität, der Montage und der späteren Belastbarkeit.

Während eine feste Rahmenverlängerung exakt für eine bestimmte Fahrzeuglänge gefertigt wird, kann eine teleskopische Rahmenverlängerung an unterschiedliche Hecküberhänge angepasst werden. Dadurch eignet sie sich für zahlreiche Wohnmobilmodelle und bietet sowohl Privatkunden als auch Werkstätten und Händlern entscheidende Vorteile.

Nachteile klassischer Rahmenverlängerungen

Herkömmliche Rahmenverlängerungen bestehen meist aus starren Stahlprofilen mit einer fest definierten Länge. Vor der Bestellung muss deshalb exakt ermittelt werden, welche Verlängerung zum jeweiligen Fahrzeug passt.

Bereits kleine Messfehler können dazu führen, dass die Rahmenverlängerung zu kurz oder zu lang ist. In vielen Fällen müssen die Profile anschließend gekürzt, zusätzliche Bohrungen gesetzt oder sogar Sonderanfertigungen bestellt werden. Das erhöht nicht nur den Montageaufwand, sondern verursacht häufig auch zusätzliche Kosten.

Für Werkstätten und Händler bedeutet dies außerdem einen erheblichen Lageraufwand. Um möglichst viele Wohnmobilmodelle bedienen zu können, müssen verschiedene Rahmenverlängerungen in unterschiedlichen Längen bevorratet werden. Das bindet Kapital, benötigt Lagerfläche und erschwert die Logistik.

Nachteile klassischer Systeme auf einen Blick

• feste Länge
• exakte Vermessung vor der Bestellung erforderlich
• Risiko von Fehlbestellungen
• häufig Nacharbeiten erforderlich
• mehrere Varianten müssen gelagert werden
• höherer Lager- und Transportaufwand

Vorteile einer teleskopischen Konstruktion

Eine längenverstellbare Rahmenverlängerung arbeitet nach einem deutlich flexibleren Prinzip. Sie besteht aus zwei ineinander laufenden Stahlprofilen, deren Länge über präzise angeordnete Lochreihen eingestellt wird. Anschließend werden beide Profile miteinander verschraubt und bilden eine stabile Einheit.

Der entscheidende Unterschied liegt jedoch nicht nur in der Verstellbarkeit.

Durch das teleskopische Design überlappen sich Innen- und Außenprofil über einen großen Bereich. Dadurch entsteht ein doppelwandiger Abschnitt, der die Steifigkeit der gesamten Konstruktion deutlich erhöht.

Gerade bei hohen Belastungen bietet diese Bauweise erhebliche Vorteile.

Während beim Ziehen eines Anhängers die Zugkräfte überwiegend in Längsrichtung wirken, entstehen bei einem Fahrradträger oder Motorradträger wesentlich höhere Biegemomente. Der Grund dafür ist der lange Hebelarm hinter dem Fahrzeug.

Mit jedem Zentimeter Abstand zwischen Fahrzeugheck und Ladung steigen die auf die Rahmenverlängerung wirkenden Kräfte deutlich an.

Besonders moderne E-Bikes bringen heute häufig zwischen 25 und 35 Kilogramm auf die Waage. Zwei E-Bikes inklusive Träger erreichen schnell über 80 Kilogramm. Noch höher fallen die Belastungen bei Motorrad- oder Rollerträgern aus.

Genau hier spielt die teleskopische Konstruktion ihre größte Stärke aus.

Durch die großflächige Überlappung der Profile werden die Kräfte nicht punktuell, sondern über eine wesentlich größere Fläche in den Fahrzeugrahmen eingeleitet. Das reduziert Spannungen im Material und erhöht die Stabilität der gesamten Konstruktion.

Aus diesem Grund eignen sich teleskopische Rahmenverlängerungen besonders für:

• schwere Fahrradträger
• E-Bike-Träger
• Motorradträger
• Rollerträger
• Heckplattformen
• Transportboxen

Gerade bei hohen Stützlasten bietet die doppelwandige Konstruktion deutliche Vorteile gegenüber einfachen, einteiligen Stahlprofilen.

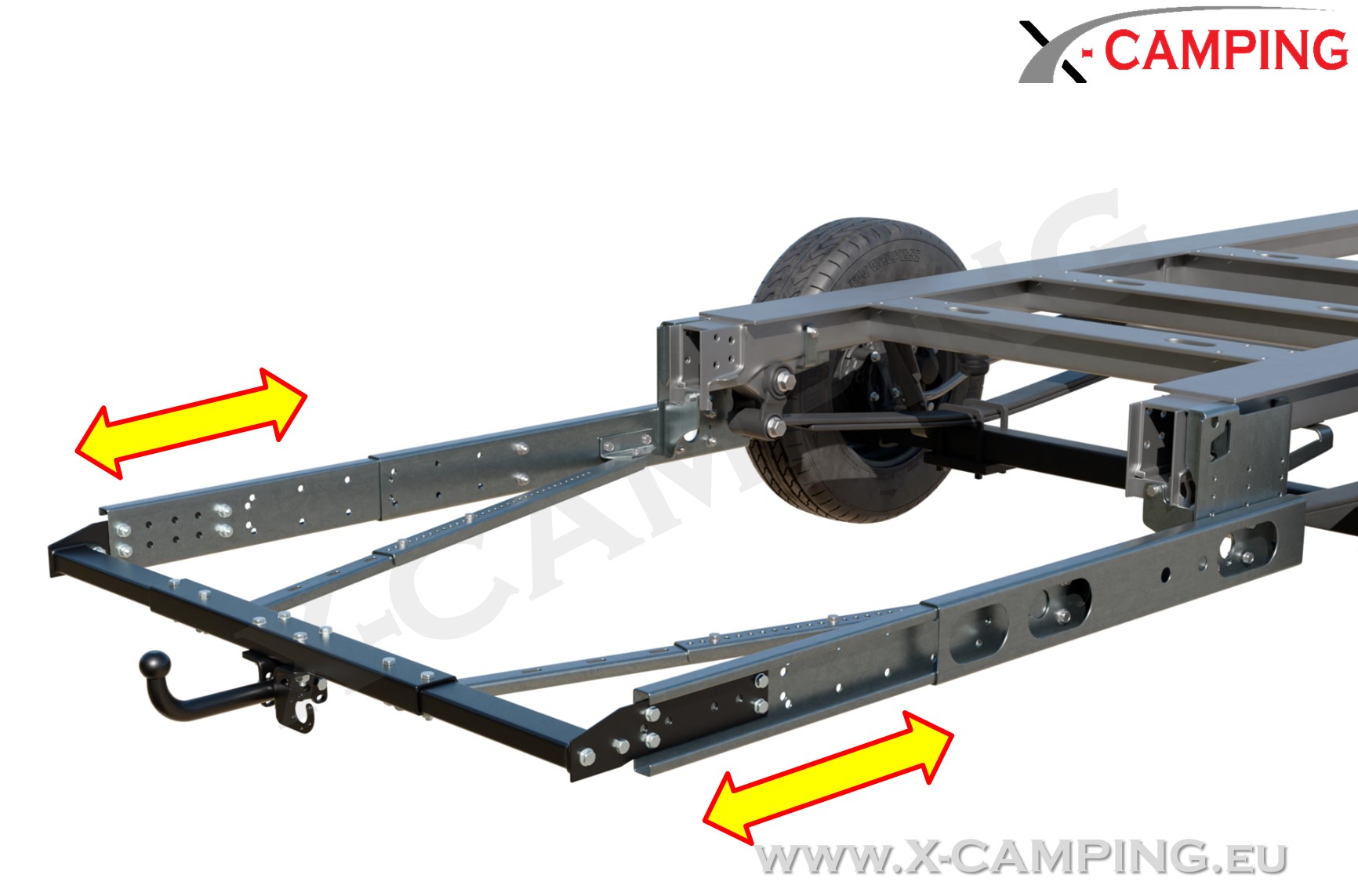

Längenverstellbare Rahmenverlängerung für Anhängerkupplung für Wohnmobile von LEMET

Warum eine variable Länge von 850 bis 1700 mm sinnvoll ist

Die meisten Wohnmobile unterscheiden sich hauptsächlich durch die Länge ihres Hecküberhangs. Genau deshalb mussten bisher für nahezu jede Fahrzeugvariante unterschiedliche Rahmenverlängerungen angeboten werden.

Eine längenverstellbare Rahmenverlängerung mit einem Einstellbereich von 850 bis 1700 mm deckt dagegen einen Großteil der am Markt befindlichen Wohnmobile ab.

Das bedeutet:

• eine Rahmenverlängerung für zahlreiche Fahrzeugtypen
• Anpassung direkt während der Montage
• keine Sonderlängen erforderlich
• keine Nacharbeiten am Profil
• deutlich einfachere Planung

Vorteile für Privatkunden

Für Wohnmobilbesitzer bedeutet eine teleskopische Rahmenverlängerung vor allem eines: Sicherheit bei der Kaufentscheidung.

Die Länge muss nicht bereits bei der Bestellung millimetergenau feststehen. Stattdessen wird die Rahmenverlängerung während der Montage exakt an den vorhandenen Hecküberhang angepasst.

Dadurch sinkt das Risiko einer Fehlbestellung erheblich.

Zusätzlich profitieren Privatkunden von:

• einfacher Montage
• optimaler Passform
• hoher Stabilität
• flexibler Anpassung
• ideal für spätere Fahrzeugumbauten

Vorteile für Werkstätten und Händler

Noch größer ist der wirtschaftliche Nutzen für Fachbetriebe.

Statt zehn oder fünfzehn unterschiedliche Rahmenverlängerungen in verschiedenen Längen auf Lager zu halten, genügt häufig ein universelles System.

Dadurch ergeben sich zahlreiche Vorteile:

• geringerer Lagerbestand
• weniger gebundenes Kapital
• bessere Lieferfähigkeit
• einfachere Lagerhaltung
• geringerer Versandaufwand
• günstigere Transportkosten
• schnellere Auftragsabwicklung

Mit wenigen lagernden Produkten lassen sich unterschiedlichste Wohnmobilmodelle bedienen. Das reduziert nicht nur die Lagerkosten, sondern erhöht gleichzeitig die Verfügbarkeit für Kunden.

So funktioniert die teleskopische Rahmenverlängerung

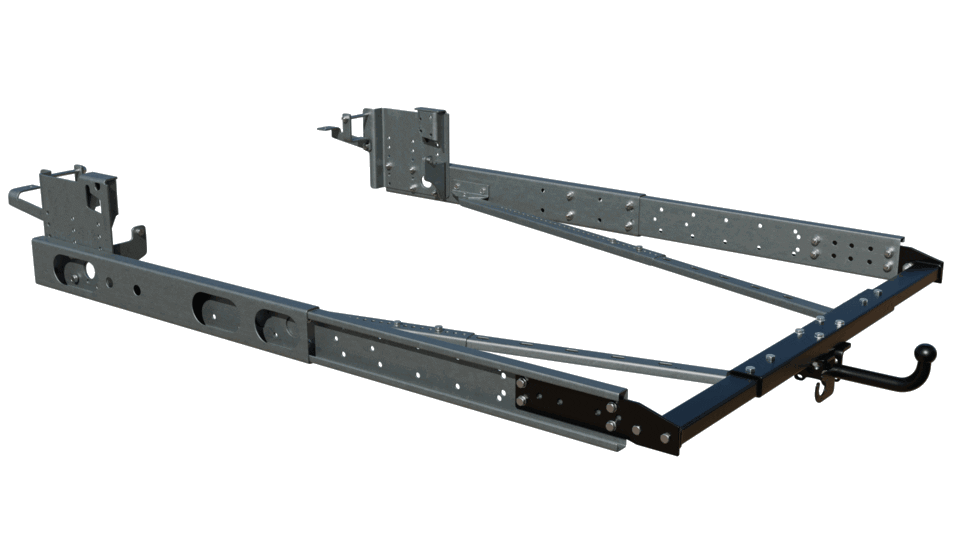

Die Animation zeigt das Funktionsprinzip der längenverstellbaren Rahmenverlängerung. Das Innenprofil wird in das verstärkte Außenprofil eingeschoben und stufenweise auf die benötigte Länge zwischen 850 und 1700 mm eingestellt. Anschließend werden beide Profile über die vorhandenen Bohrungen verschraubt. Das Ergebnis ist eine passgenaue, hoch belastbare und verwindungssteife Rahmenverlängerung, die sich flexibel an unterschiedlichste Wohnmobil-Chassis anpassen lässt.

Feste oder längenverstellbare Rahmenverlängerung? – Der direkte Vergleich

Fazit

Die Wahl der richtigen Rahmenverlängerung ist eine wichtige Voraussetzung für die sichere Nachrüstung einer Anhängerkupplung oder eines Heckträgers am Wohnmobil. Während klassische Rahmenverlängerungen häufig nur für eine bestimmte Fahrzeuglänge geeignet sind, bieten längenverstellbare, teleskopische Systeme deutlich mehr Flexibilität und vereinfachen Planung, Lagerhaltung und Montage.

Dank des großen Verstellbereichs von 850 bis 1700 mm lassen sich unterschiedlichste Wohnmobilmodelle mit nur einem System ausrüsten. Die teleskopische Konstruktion ermöglicht eine präzise Anpassung an den Hecküberhang und sorgt gleichzeitig für eine hohe Stabilität. Besonders bei schweren Hecklasten wie E-Bike-, Motorrad- oder Rollerträgern überzeugt die überlappende Doppelprofil-Konstruktion durch eine optimale Kraftverteilung und hohe Verwindungssteifigkeit.

Nicht nur Wohnmobilbesitzer profitieren von dieser Flexibilität. Auch Werkstätten, Fahrzeugbauer und Fachhändler sparen Lagerfläche, reduzieren die Kapitalbindung und können mit wenigen Produkten eine Vielzahl unterschiedlicher Fahrzeugtypen bedienen.

Ob Fiat Ducato, Mercedes-Benz Sprinter, Ford Transit, Renault Master, Volkswagen Crafter, MAN TGE, AL-KO-Chassis oder Hymer SLC – eine moderne längenverstellbare Rahmenverlängerung bietet die Grundlage für eine sichere, langlebige und professionelle Nachrüstung.

Bei X-CAMPING finden Sie nicht nur passende Rahmenverlängerungen, sondern auch fahrzeugspezifische Adapter, Quertraversen, Zugstreben, höhenverstellbare Anhängerkupplungen und weiteres Zubehör für nahezu alle gängigen Wohnmobil-Chassis. So erhalten Sie alle Komponenten aus einer Hand und können Ihr Fahrzeug optimal auf Ihre individuellen Anforderungen vorbereiten.

Längenverstellbare Rahmenverlängerung für Anhängerkupplung für Wohnmobile von LEMET

Die passende Rahmenverlängerung für Ihr Wohnmobil finden

Sie möchten eine Anhängerkupplung nachrüsten oder benötigen eine Rahmenverlängerung für Ihr Wohnmobil? Unsere Experten beraten Sie gerne bei der Auswahl der passenden Lösung.

Im X-CAMPING Onlineshop finden Sie:

• längenverstellbare Rahmenverlängerungen
• Rahmenadapter für Standard-, AL-KO- und Hymer-SLC-Chassis
• höhenverstellbare Anhängerkupplungen
• Quertraversen und Zugstreben
• Zubehör für Fahrrad- und Motorradträger

Sie sind sich nicht sicher, welche Rahmenverlängerung zu Ihrem Wohnmobil passt? Kontaktieren Sie uns – wir helfen Ihnen gerne weiter.
